浩辰CAD看图王打断功能在什么情况下使用-直线打断删除步骤

如果需要删除图中的某一条直线的一部分，其实只要借助浩辰CAD看图王电脑版就可以轻松的在直线上删除某一线段，那么这个功能该在什么情况下才可以正确使用，使用时又有哪些注意事项，下面我们来一探究竟。

浩辰CAD看图王直线打断删除步骤

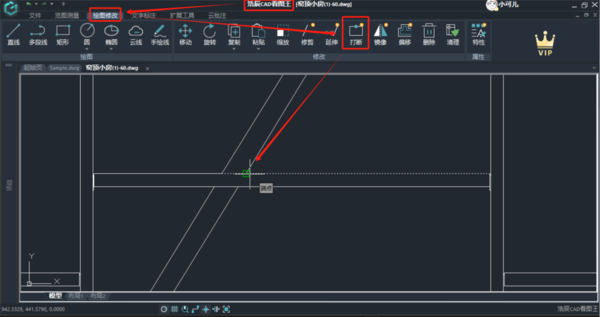

第一步，我们要先确定好需要CAD打断的位置，可以参考下图，这是一整条直线，然后我们想要打断删除的就是其中的一小部分，确定好位置以后进行第二步。 

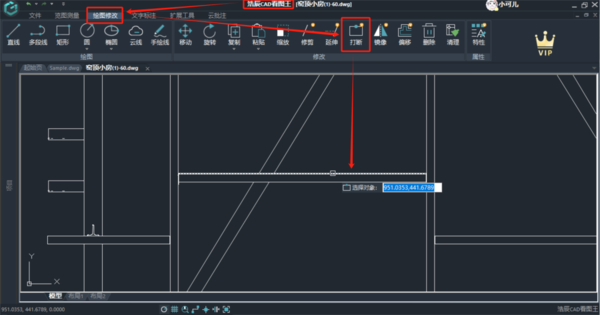

第二步，调用CAD打断功能，在作图功能区找到“绘图修改”这个选项，然后点击“打断”功能，在图纸上选择好需要打断的对象，也就是第一步提到的这一整条直线。 

第三步，根据对话框的文字提示，我们指定打断点，也就是需要切割删除的某一部分。 

确定完以后，我们会发现之前的一整条直线已经沿着我们的打断点被切割成了两部分。 

这时我们需要再次重复上面两步的操作，选择另一个打断点，然后将剩下的直线再次打断，就完成了整个CAD的打断删除操作了。 

第四步，当我们把直线切割打断以后，中间的这一小部分就是单独的个体了，这时我们就可以直接把这一段删除了。 

使用浩辰CAD看图王电脑版进行直线打断删除的方法，你看懂了吗，希望给大家提供友好的参考作用。
